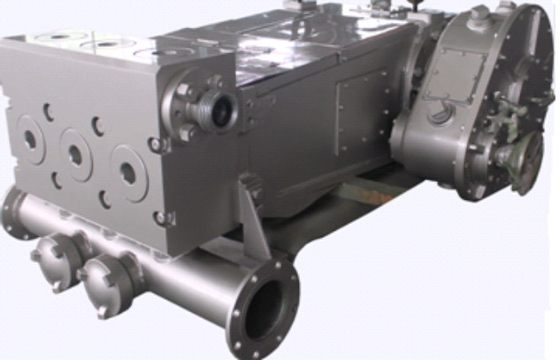

Bomba de pistão de três cilindros KTZ-600L Tipo 600HP para caminhão de fracturação acidificante

Bomba de pistão de três cilindros KTZ-600L Tipo 600HP para caminhão de fracturação acidificante

Descrição do KTZ600L

A bomba KTZ600L é uma bomba de pistão horizontal de três cilindros, recíproca, volumétrica, de ação única, com potência máxima de entrada de 600 cv.Esta bomba é amplamente utilizada em operações intermitentes de poços de petróleo, tais como acidificação, cementação, fracturação, injecção de água e outras condições de trabalho.como GJC45-21, GJC50-13, caminhão de fracturação acidificante do tipo 700, 45-21 skid de injecção de alta pressão, etc.

Parâmetros técnicos principais:

Potência máxima de entrada: 600 cv (447 kW)

Frequência máxima: 450 rpm

Carga máxima da haste de ligação: 100000 lbs ((445000N)

Estocagem: 6" ((152.4mm)

Proporção de engrenagem: 4.61:1

Comprimento: 64" (1626mm)

Largura: 53,78" ((1366mm)

Altura: 23,88" (607mm)

Peso: 2492 kg

Principais características estruturais:

1É constituído por três partes: extremo de potência, extremo hidráulico e caixa de redução;

2. Adota um design exclusivo da caixa de velocidades de redução externa. A caixa de velocidades de redução pode ser montada à esquerda ou à direita, e há 16 posições de instalação diferentes para escolher,Facilitando o arranjo e a manutenção do veículo;

3Derivado da bomba curta SPM600, o comprimento da caixa da bomba é aumentado, uma pequena haste de ligação é adicionada, e o êmbolo e a haste de ligação são conectados por grampos,que supera as deficiências da bomba curta, sendo difícil de manter, e é adequado para configuração numa única máquina. Nos camiões de bomba (skids), tornou-se um produto padrão para camiões domésticos de cimento e equipamentos de injecção de alta pressão;

4. Tem intercâmbio básico com as partes internas da bomba SPM600;

5Existem dois corpos de cabeças de bomba diferentes para a instalação de quatro especificações diferentes de êmbolos (3", 3.5", 4", 4.5") para obter diferentes pressões e deslocamentos para os clientes escolherem.

Os parâmetros de desempenho são os seguintes: (Nota: Os parâmetros do quadro são calculados com base na eficiência volumétrica de 100% e na eficiência mecânica de 90%).
