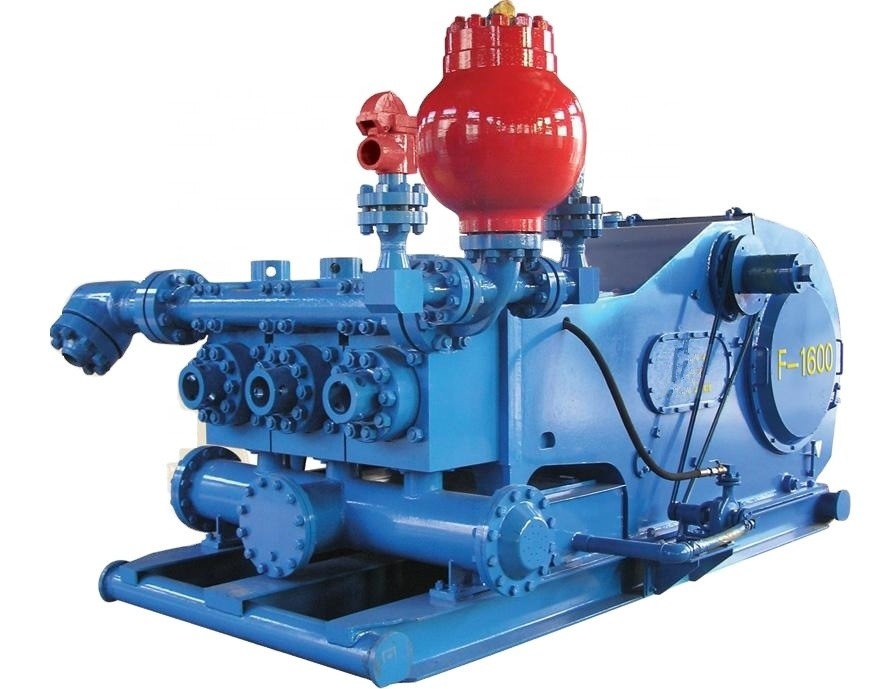

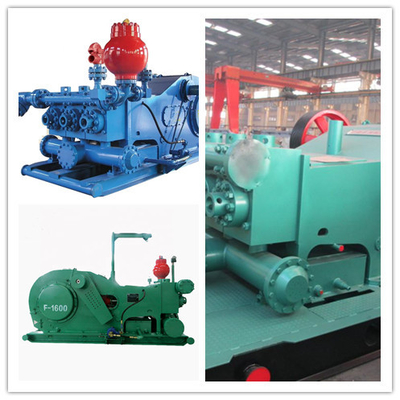

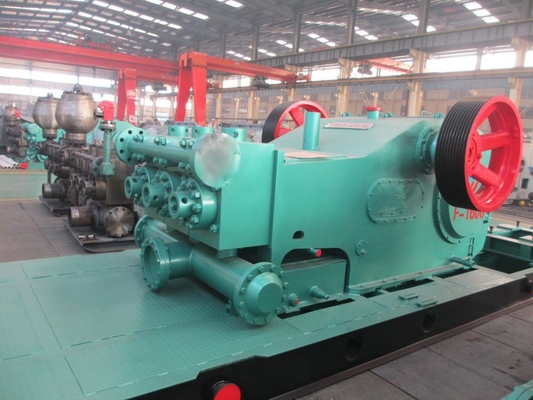

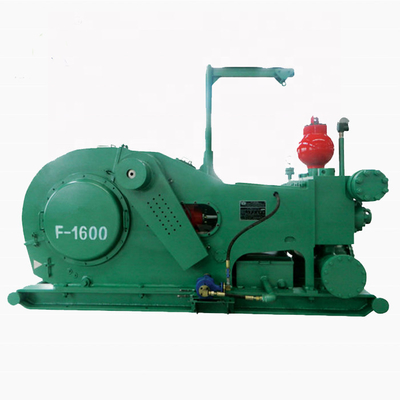

Padrão do API 7K da bomba de lama da bomba de lama F-1600 do furo
A função da bomba de lama
Em poços do óleo de furo e de gás natural, é usado para bombear a lama do líquido de perfuração para fazê-la circular e fluir para o impacto. De acordo com a importância do seu
trabalho, é comparado ao coração do equipamento de furo.
A circulação da lama é uma operação chave no processo do furo giratório, e suas funções principais são como segue:
1. Remova os cortes da parte inferior do poço e leve-os à superfície através do espaço anular.
2. Faça o bolo de lama na parede boa para impedir que a parede boa desmorone.
3. Equilibre ou controle a pressão de camadas do óleo, do gás e da água na seção boa furada impedir a ruptura.
4. Downhole complexo das situações do punho. Se a parte inferior da quebra é encontrada, o material de obstrução está bombeado, e quando a broca é colada,
o óleo bruto e o óleo diesel são bombeados para liberar colados.
5. Refrigere o bocado de broca e lubrifique a corda de broca do gerencio.
Parâmetro técnico da bomba de lama F1600
| Tipo |
Única bomba de pistão ativa Triplex horizontal |
Tipo da engrenagem |
Desenhos em espinha |
| Poder avaliado, HP (quilowatts) |
1600(1193) |
Relação da engrenagem |
4.206:1 |
| Velocidade avaliado da bomba, SPM |
120 |
Tamanho máximo do forro pelo comprimento de curso, polegadas (milímetros) |
7" ×12” (180×305) |
| Conexão da sução, polegadas |
12 |
Potenciômetro da válvula |
API#7 |
| Descarregue a flange, polegadas |
5 |
Diâmetro do eixo do pinhão. Em (milímetros) |
8-1/2” (215.9mm) |
| Peso aproximado, Ibs (quilogramas) |
54660(24791) |
| Chave em (milímetros) |
2×2 (50.8×50.8) |
| Poder do motor |
55Kw |
Desempenho
| Curso S/Minute |
Avaliação de poder |
Tamanho do forro. Avaliação da pressão do milímetro. Mpa (libra por polegada quadrada) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 23,19 |
3365 |
25,99 |
3770 |
29,34 |
4255 |
33,39 |
4840 |
34,47 |
5000 |
34,5 |
5000 |
| Quilowatt |
HP |
Deslocamento L/S (GPM) |
| 130 |
1193 |
1600 |
46,31 |
41,31 |
36,59 |
32,16 |
28,02 |
26,3 |
| 120 |
1101 |
1477 |
42,75 |
38,13 |
33,78 |
29,69 |
25,86 |
24,27 |
| 110 |
1010 |
1354 |
39,19 |
34,95 |
30,96 |
27,21 |
23,71 |
22,25 |
| 100 |
918 |
1231 |
35,63 |
31,78 |
28,15 |
24,74 |
21,55 |
20,23 |
| 90 |
826 |
1108 |
32,06 |
28,6 |
25,33 |
22,27 |
19,4 |
18,21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Tipo da fonte
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Poço de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
