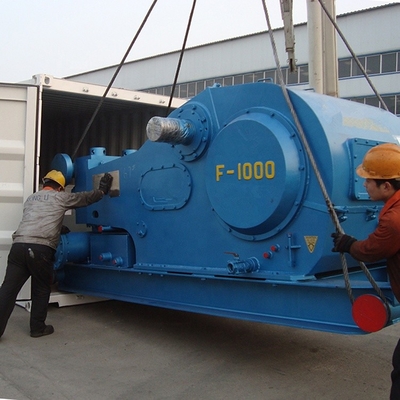

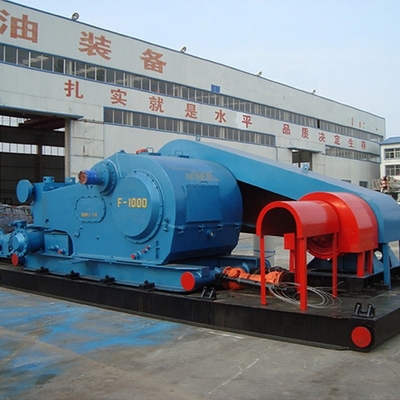

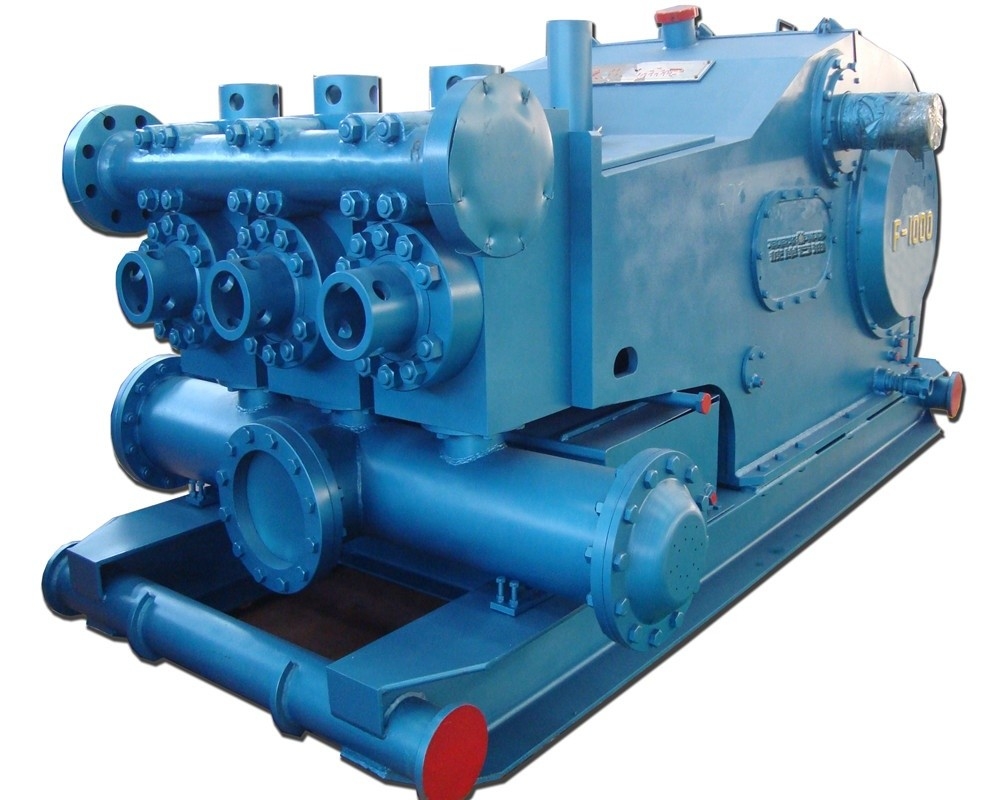

A bomba de lama F-1000 do furo bombeia o padrão do API 7K dos cavalos-força 800
A função da bomba de lama
Em poços do óleo de furo e de gás natural, é usado para bombear a lama do líquido de perfuração para fazê-la circular e fluir para o impacto. De acordo com a importância do seu
trabalho, é comparado ao coração do equipamento de furo.
A circulação da lama é uma operação chave no processo do furo giratório, e suas funções principais são como segue:
1. Remova os cortes da parte inferior do poço e leve-os à superfície através do espaço anular.
2. Faça o bolo de lama na parede boa para impedir que a parede boa desmorone.
3. Equilibre ou controle a pressão de camadas do óleo, do gás e da água na seção boa furada impedir a ruptura.
4. Downhole complexo das situações do punho. Se a parte inferior da quebra é encontrada, o material de obstrução está bombeado, e quando a broca é colada,
o óleo bruto e o óleo diesel são bombeados para liberar colados.
5. Refrigere o bocado de broca e lubrifique a corda de broca do gerencio.
Parâmetro técnico da bomba de lama F800
| Tipo |
Única bomba de pistão ativa Triplex horizontal |
Tipo da engrenagem |
Desenhos em espinha |
| Poder avaliado, HP (quilowatts) |
1000(746) |
Relação da engrenagem |
4.207:1 |
| Velocidade avaliado da bomba, SPM |
140 |
Tamanho máximo do forro pelo comprimento de curso, polegadas (milímetros) |
6-3/4 " ×10” (170×254) |
| Conexão da sução, polegadas |
12 |
Potenciômetro da válvula |
API#6 |
| Descarregue a flange, polegadas |
5 |
Diâmetro do eixo do pinhão. Em (milímetros) |
7-3/4” (196.9mm) |
| Peso aproximado, Ibs (quilogramas) |
41420(18790) |
| Chave em (milímetros) |
2×2 (50.8×50.8) |
| Poder do motor |
55Kw |
Desempenho
| Curso S/Minute |
Avaliação de poder |
Tamanho do forro. Avaliação da pressão do milímetro. Mpa (libra por polegada quadrada) |
| 170 |
160 |
150 |
140 |
130 |
120 |
110 |
| 16,6 |
2410 |
19 |
2725 |
21,4 |
3100 |
24,5 |
3555 |
28,4 |
4125 |
33,4 |
4840 |
34,5 |
5000 |
| Quilowatt |
HP |
Deslocamento L/S (GPM) |
| 140 |
746 |
1000 |
39,22 |
34,74 |
30,54 |
26,6 |
22,94 |
19,54 |
16,42 |
| 130 |
559 |
929 |
36,77 |
32,57 |
28,63 |
24,94 |
21,5 |
18,32 |
15,4 |
| 120 |
522 |
857 |
34,32 |
30,4 |
26,72 |
23,28 |
20,07 |
17,1 |
14,37 |
| 110 |
485 |
786 |
31,87 |
28,23 |
24,81 |
21,61 |
18,64 |
15,88 |
13,34 |
| 100 |
447 |
714 |
29,42 |
26,06 |
22,9 |
19,95 |
17,2 |
14,66 |
12,32 |
| 1 |
|
|
0,2451 |
0,2171 |
0,1909 |
0,1663 |
0,1434 |
0,1221 |
0,1026 |
Tipo da fonte
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Poço de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
