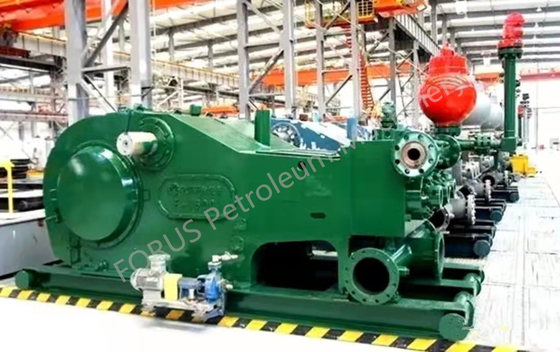

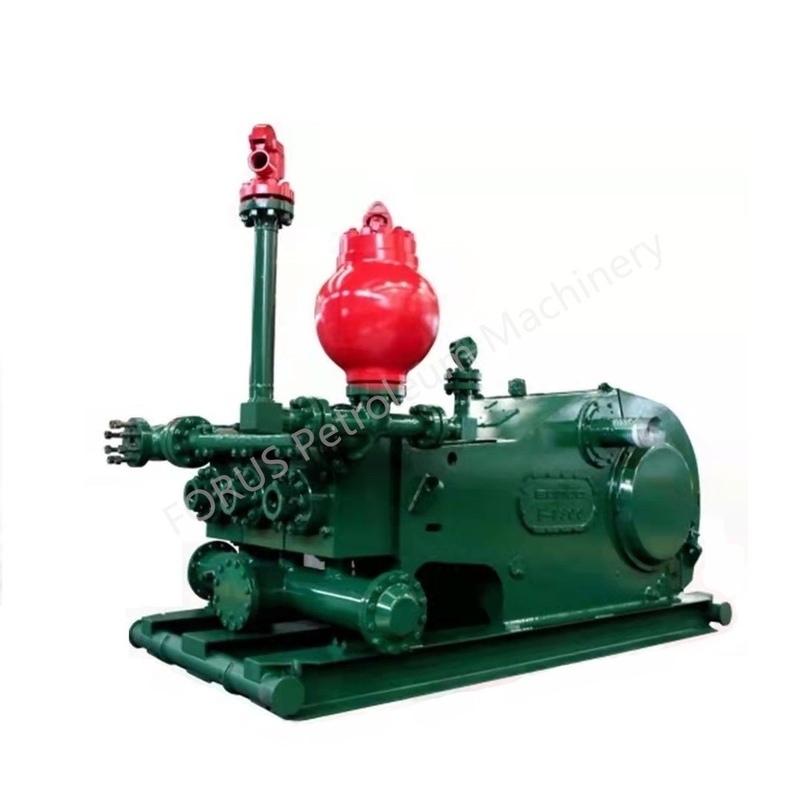

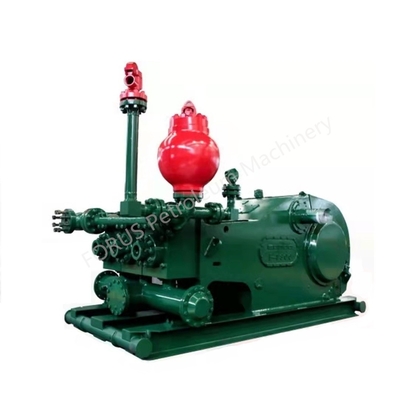

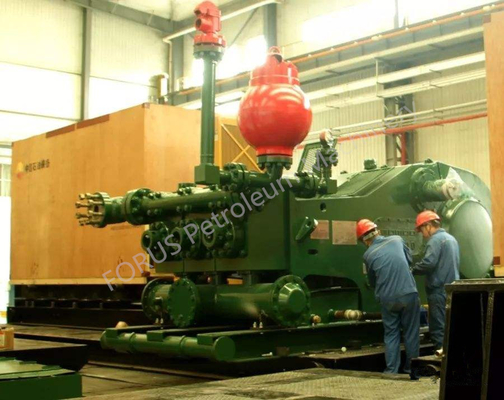

Bomba de lama do furo para bomba de lama F-1300 Triplex horizontal de BOMCO a única
A função da bomba de lama
Em poços do óleo de furo e de gás natural, é usado para bombear a lama do líquido de perfuração para fazê-la circular e fluir para o impacto. De acordo com a importância do seu
trabalho, é comparado ao coração do equipamento de furo.
A circulação da lama é uma operação chave no processo do furo giratório, e suas funções principais são como segue:
1. Remova os cortes da parte inferior do poço e leve-os à superfície através do espaço anular.
2. Faça o bolo de lama na parede boa para impedir que a parede boa desmorone.
3. Equilibre ou controle a pressão de camadas do óleo, do gás e da água na seção boa furada impedir a ruptura.
4. Downhole complexo das situações do punho. Se a parte inferior da quebra é encontrada, o material de obstrução está bombeado, e quando a broca é colada,
o óleo bruto e o óleo diesel são bombeados para liberar colados.
5. Refrigere o bocado de broca e lubrifique a corda de broca do gerencio.
Parâmetro técnico da bomba de lama F1300
| Tipo |
Única bomba de pistão ativa Triplex horizontal |
Tipo da engrenagem |
Desenhos em espinha |
| Poder avaliado, HP (quilowatts) |
1300(969) |
Relação da engrenagem |
4.206:1 |
| Velocidade avaliado da bomba, SPM |
120 |
Tamanho máximo do forro pelo comprimento de curso, polegadas (milímetros) |
7" ×12” (180×305) |
| Conexão da sução, polegadas |
12 |
Potenciômetro da válvula |
API#7 |
| Descarregue a flange, polegadas |
5 |
Diâmetro do eixo do pinhão. Em (milímetros) |
8-1/2” (215.9mm) |
| Peso aproximado, Ibs (quilogramas) |
54170(24572) |
| Chave em (milímetros) |
2×2 (50.8×50.8) |
| Poder do motor |
55Kw |
Desempenho
| Curso S/Minute |
Avaliação de poder |
Tamanho do forro. Avaliação da pressão do milímetro. Mpa (libra por polegada quadrada) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 18,7 |
2720 |
21 |
3050 |
23,7 |
3440 |
27 |
3915 |
31 |
4495 |
34,5 |
5000 |
| Quilowatt |
HP |
Deslocamento L/S (GPM) |
| 120 |
969 |
1300 |
46,54 |
41,51 |
36,77 |
32,32 |
28,15 |
24,27 |
| 110 |
889 |
1192 |
42,66 |
38,05 |
33,71 |
29,62 |
25,81 |
22,25 |
| 100 |
808 |
1083 |
38,78 |
34,59 |
30,64 |
26,93 |
23,46 |
20,23 |
| 90 |
727 |
975 |
34,9 |
31,13 |
27,58 |
24,24 |
21,11 |
18,21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Tipo da fonte
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Poço de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
