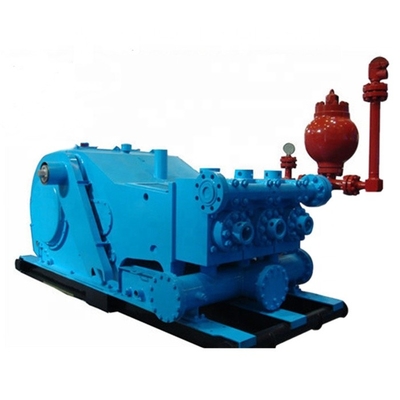

Bomba de lama do furo para o padrão do API 7K dos cavalos-força 800 da bomba de lama de RS F-800
Parâmetro técnico
| Modelo da bomba | RS-F800 |
| Poder de entrada avaliado | 956kw (1300HP) |
| Curso | 150 min-1 (150SPM) |
| Comprimento de curso | 229mm (9") |
| Relação da engrenagem | 4.185:1 |
| Pressão de Max.working | 34.5MPa |
| Válvula | API#6 |
| Diâmetro de Max.cylinder | 6 1/2” |
| Pressão de Max.cylinder | 14.4MPa |
| Diâmetro da tubulação de sução | 254mm (10") |
| Diâmetro da tubulação de descarga | 5 1/8" flange (5000psi) |
| Diâmetro do pinhão | 177.8mm (7") |
| Chave | 44.45×44.45mm (1 3/4" ×1 3/4") |
| Dimensões (milímetros) | 3963×2005×1694 |
| Peso da máquina principal | 14000kg |
| Tabela da relação entre a descarga e a pressão da bomba de lama RS-F800 | | | |
| | | | | | | | | | |
| Diâmetro do cilindro | | em | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| Pressão da descarga | Mpa | 14,4 | 15,6 | 16,9 | 20,1 | 24,3 | 30 | 34,3 |
| libra por polegada quadrada | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 |
| Curso | Poder entrado | | Capacidade da descarga (L/s) |
| min-1 | Quilowatt | Cavalos-força |
| 150 | 588 | 800 | 36,76 | 34 | 31,32 | 26,32 | 21,75 | 17,62 | 13,92 |
| 140 | 548,8 | 746,7 | 34,3 | 31,73 | 29,23 | 24,57 | 20,3 | 16,45 | 12,99 |
| 130 | 509,6 | 693,3 | 31,85 | 29,47 | 27,14 | 22,81 | 18,85 | 15,27 | 12,06 |
| 120 | 470,4 | 640 | 29,4 | 27,2 | 25,06 | 21,06 | 17,4 | 14,1 | 11,14 |
| 110 | 431,2 | 586,7 | 26,95 | 24,93 | 22,97 | 19,3 | 15,95 | 12,92 | 10,21 |
| 1 | 3,92 | 5,33 | 0,245 | 0,227 | 0,209 | 0,175 | 0,145 | 0,117 | 0,093 |
| (Eficiência mecânica 90%, coefficiet da plenitude α=100%, e eficiência volumétrico 100%) | |
Solução do grupo da bomba de lama do RF F-800
| Não. | Índice | Unidade | Qty |
| 1 | Bomba de lama da perfuração RS-F800, bomba elétrica do pulverizador 2.2Kw; dispositivo, amortecedor da pulsação da descarga KB-45; conjunto (12gal, 5000psi), 15" maneira da descarga 5 (filtro; interior), válvula de segurança do pino de tesoura JA-3 (35MPa), calibre de pressão antivibração (0-6000psi), 5" forro do cilindro, pistão. | AJUSTE | 2 |
| 2 | Motor diesel 875HP@1800-210RPM do CAT C27 (que inclui o tanque de água, o fã, o silencioso, o refrigerador de óleo) | AJUSTE | 2 |
| 3 | ALLISON Hydraulic Transmission S6620 | AJUSTE | 2 |
| 4 | Base pública do motor diesel e da transmissão | AJUSTE | 2 |
| 5 | Acoplador DOX300F-400 e protetor do acoplador | AJUSTE | 2 |
| 6 | Caixa de suspensão da transmissão da corrente da bomba | AJUSTE | 2 |
| 7 | Sistema de lubrificação elétrico da caixa da corrente | AJUSTE | 2 |
| 8 | Bomba da infusão do poder (45KW, 380V, 50HZ) e distribuidor | AJUSTE | 2 |
| 9 | Base grande | AJUSTE | 2 |
| 10 | Sistema de controlo | AJUSTE | 2 |
| 11 | Ferramentas do acessório | AJUSTE | 2 |
| 12 | Peças sobresselentes do acessório | AJUSTE | 2 |
| 13 | Custo do conjunto e da eliminação de erros | AJUSTE | 2 |
| 14 | Custo de embalagem (embalagem nude) e frete (porto de Shanghai) | AJUSTE | 2 |
Tipo da fonte
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Poço de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
