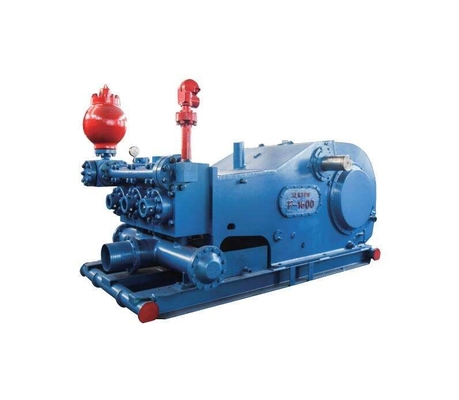

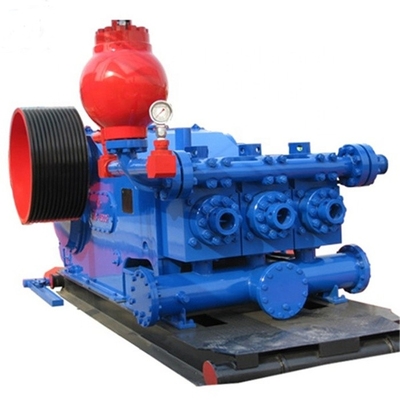

Bomba de lama do furo para os cavalos-força 1600 da bomba de lama de RS F-1600
Parâmetro específico
| Modelo da bomba | RS-F1600 |
| Poder de entrada avaliado | 1180kw (1600HP) |
| Curso | 120 min-1 (120SPM) |
| Comprimento de curso | 304.8mm (12") |
| Relação da engrenagem | 4.206:1 |
| Pressão de Max.working | 34.5MPa |
| Válvula | API#7 |
| Diâmetro de Max.cylinder | 7 1/4" |
| Pressão de Max.cylinder | 23.3MPa |
| Diâmetro da tubulação de sução | 305mm (12") |
| Diâmetro da tubulação de descarga | 5 1/8" flange (5000psi) |
| Diâmetro do pinhão | 215.9mm (8,5") |
| Chave | 50.8×50.8mm (2" ×2”) |
| Dimensões (milímetros) | 4684×2413×2063 |
| Peso da máquina principal | 24751kg |
| Tabela da relação entre a descarga e a pressão da bomba de lama RS-F1600 |
| | | | | | | | | | | |
| Diâmetro do cilindro | | em | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 |
| Pressão da descarga | Mpa | 21,7 | 23,3 | 25,1 | 27,1 | 29,2 | 31,7 | 34,5 | 34,5 |
| libra por polegada quadrada | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 |
| Curso | Poder entrado | | Capacidade da descarga (L/s) |
| min-1 | Quilowatt | Cavalos-força |
| 120 | 1180 | 1600 | 48,71 | 45,41 | 42,22 | 39,15 | 36,2 | 33,36 | 28,03 | 23,17 |
| 110 | 1078 | 1462 | 44,65 | 41,63 | 38,7 | 35,89 | 33,18 | 30,58 | 25,69 | 21,24 |
| 100 | 980 | 1329 | 40,59 | 37,84 | 35,18 | 32,63 | 30,17 | 27,8 | 23,36 | 19,31 |
| 90 | 882 | 1196 | 36,53 | 34,06 | 31,67 | 29,36 | 27,15 | 25,02 | 21,02 | 13,38 |
| 50 | 490 | 664 | 20,29 | 18,92 | 17,59 | 16,31 | 15,08 | 13,9 | 11,68 | 9,65 |
| 1 | 98 | 133 | 0,406 | 0,3784 | 0,3518 | 0,3263 | 0,3017 | 0,278 | 0,2336 | 0,1931 |
| (Eficiência mecânica 90%, coefficiet da plenitude α=100%, e eficiência volumétrico 100%) | |

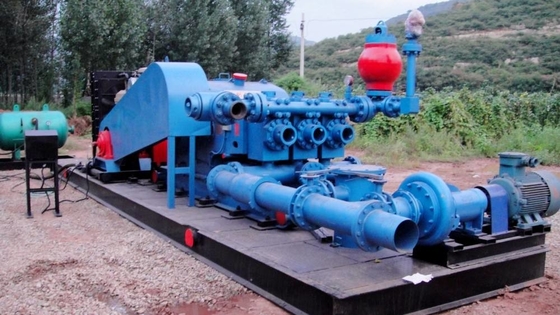

Solução do grupo da bomba de lama
| Não. | Índice | Unidade | Qty |
| 1 | Bomba de lama da perfuração RS-F800, bomba elétrica do pulverizador 2.2Kw; dispositivo, amortecedor da pulsação da descarga KB-45; conjunto (12gal, 5000psi), 15" maneira da descarga 5 (filtro; interior), válvula de segurança do pino de tesoura JA-3 (35MPa), calibre de pressão antivibração (0-6000psi), 5" forro do cilindro, pistão. | AJUSTE | 2 |
| 2 | Motor diesel 875HP@1800-210RPM do CAT C27 (que inclui o tanque de água, o fã, o silencioso, o refrigerador de óleo) | AJUSTE | 2 |
| 3 | ALLISON Hydraulic Transmission S6620 | AJUSTE | 2 |
| 4 | Base pública do motor diesel e da transmissão | AJUSTE | 2 |
| 5 | Acoplador DOX300F-400 e protetor do acoplador | AJUSTE | 2 |
| 6 | Caixa de suspensão da transmissão da corrente da bomba | AJUSTE | 2 |
| 7 | Sistema de lubrificação elétrico da caixa da corrente | AJUSTE | 2 |
| 8 | Bomba da infusão do poder (45KW, 380V, 50HZ) e distribuidor | AJUSTE | 2 |
| 9 | Base grande | AJUSTE | 2 |
| 10 | Sistema de controlo | AJUSTE | 2 |
| 11 | Ferramentas do acessório | AJUSTE | 2 |
| 12 | Peças sobresselentes do acessório | AJUSTE | 2 |
| 13 | Custo do conjunto e da eliminação de erros | AJUSTE | 2 |
| 14 | Custo de embalagem (embalagem nude) e frete (porto de Shanghai) | AJUSTE | 2 |
Tipo da fonte
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Poço de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
