Equipamento de prevenção de explosões de perfuração de campos petrolíferos 2FZ18-35

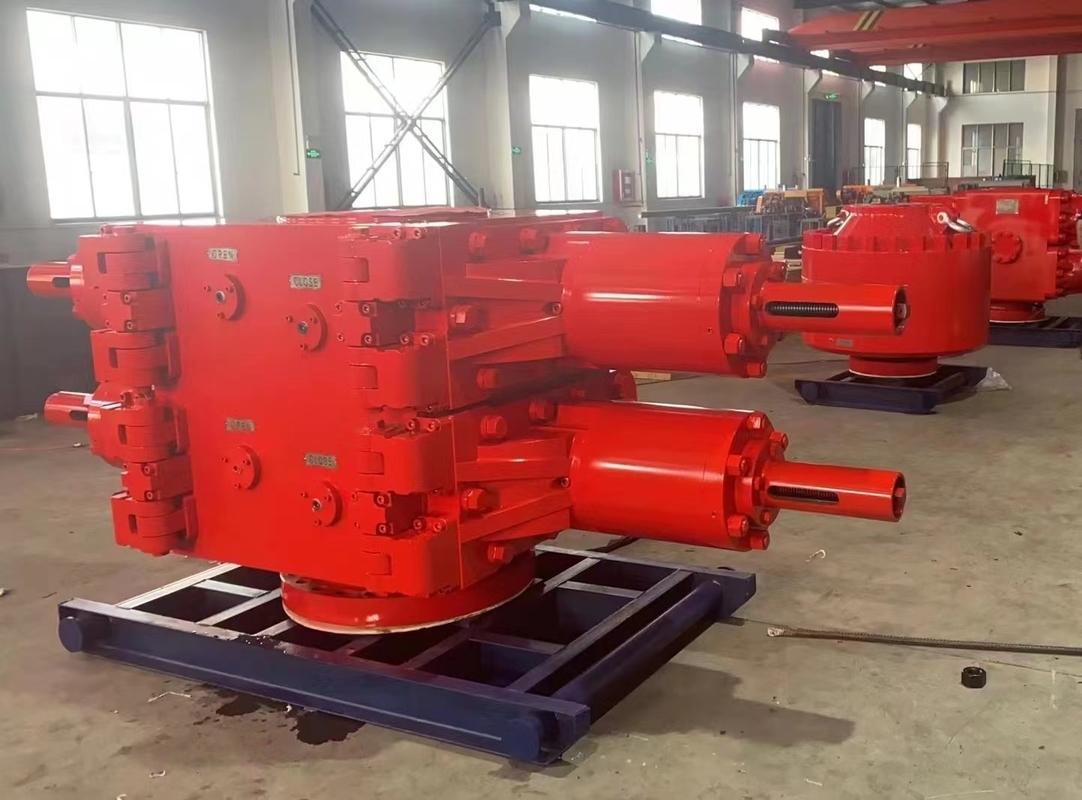

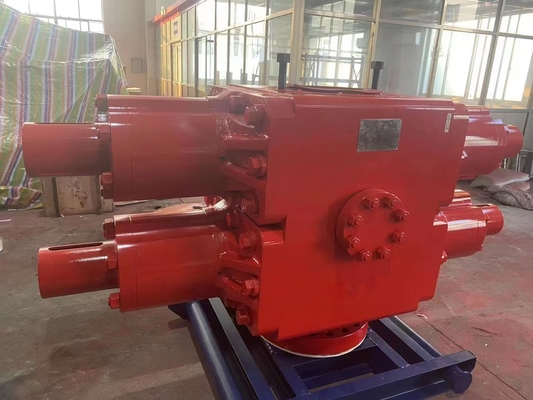

2FZ18-35 Equipamento de prevenção de explosões de perfuração de campos petrolíferos BOP de dupla ram

I. Equipamento de prevenção de explosões Modelo do produto: 2FZ18-35

II.Equipamento de prevenção de explosões
O bloqueador hidráulico de rebentamento de duplo-ram é projetado para controlar efetivamente rebentamentos durante testes de óleo (gás).O bloqueador hidráulico de dupla ram pode ser utilizado isoladamente ou em combinação com um bloqueador de ram únicoPode também ser utilizado em conjunto com um bloqueador anulado.
III. Princípio de funcionamento do equipamento de prevenção de explosões
1Princípio de acção do interruptor
Quando o óleo de alta pressão do sistema de controlo hidráulico entra na câmara de fechamento dos cilindros hidráulicos esquerdo e direito,O pistão é empurrado para conduzir o eixo de carvalho e o conjunto de carvalho para se mover em direção ao centro da cabeça do poço, respectivamente, ao longo das faixas definidas pela câmara do carvalho para selar o poçoQuando o óleo de alta pressão entra na câmara de abertura dos cilindros hidráulicos esquerdo e direito,o pistão é empurrado para conduzir o eixo de carvalho e o conjunto de carvalho para se afastar do centro da cabeça do poço para abrir a cabeça do poçoO interruptor de porta controla as ações de abertura e fechamento do bloqueador de explosão pela válvula de reversão do sistema de controlo hidráulico.
2Princípio de vedação:
O bloqueador deve ter quatro vedações para selar eficazmente a cabeça do poço, nomeadamente: a vedação superior e a vedação da carapaça; a vedação frontal do portão; a vedação entre o tubo e a vedação frontal.Selo entre a caixa e a porta lateralA vedação entre o poço do portão e a porta lateral.
O processo de vedação do portão é dividido em duas etapas: primeiro, sob a ação do óleo hidráulico,o eixo do portão empurra o núcleo de borracha de vedação frontal do portão para espremer e deformar a parte frontal de vedação, e, finalmente, a parte de vedação de compressão de interferência entre o núcleo de borracha de vedação e a casca.A pressão do poço empurra o selo da frente do carneiro da parte traseira do carneiro para comprimir e deformar ainda maisAo mesmo tempo, a pressão do poço empurra o carneiro do fundo para flutuar perto da superfície superior de vedação da concha, formando assim uma vedação confiável, que é chamada de poço.A pressão ajuda no efeito de vedação..
As tarefas específicas são:
1. Quando há um tubo no poço, ele pode fechar o espaço anular entre o invólucro e o tubo.que pode fechar o espaço anularOs tubos com as especificações acima estão também disponíveis com portões de cabo.
2Quando não há ferramenta de perfuração no poço, o poço pode ser selado com um portão de vedação completo.
3Para controlar eficazmente a pressão de formação, pode ser utilizado em conjunto com o colector de ensaio de óleo (gás) para realizar operações de equilíbrio de pressão.
4As operações especiais, tais como a eliminação de poços e a limpeza de poços, podem ser realizadas enquanto a cabeça do poço estiver fechada.
IV. Principais parâmetros técnicos da BOP
Nome: Prevenção de explosões de dois eixos hidráulicos
Modelo: 2FZ18-35
Pressão de trabalho nominal: 35Mpa
Diâmetro nominal: 180 mm (7 1/16)
Pressão de ensaio de resistência: 52,5 MPa
Especificações do quadro: a cavidade superior é equipada com 2 7/8?, a cavidade inferior é equipada com um portão totalmente fechado
** Conexão inferior: flange 350
Conexão inferior: flange 350
