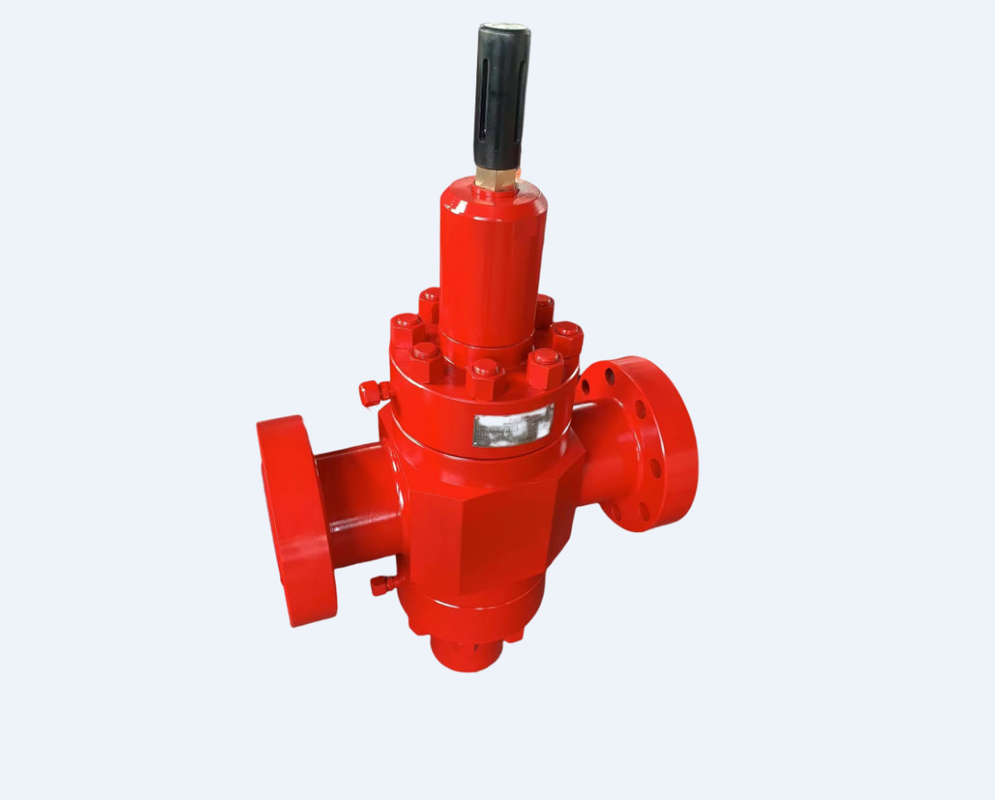

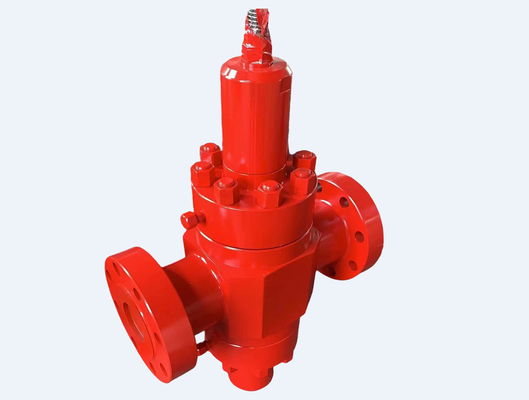

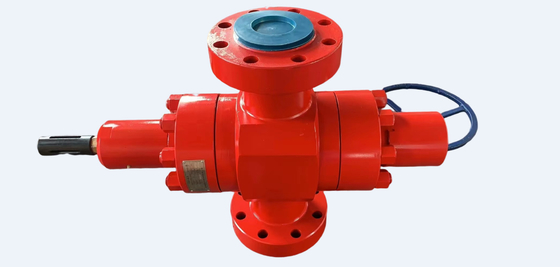

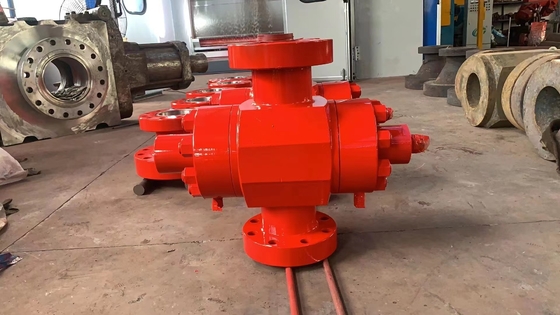

Válvula de porta Manual Válvula plana 4 1/16 polegadas Pressão 10000PSI API PSL3 Material do corpo Aço carbono
1Objetivo principal e aplicação
A válvula de porta de placa é usada para passar/parar o condutor de controle e os outros meios cuja pressão nominal de trabalho é de 70 MPa, a perfuração total requer 103 mm, a faixa de temperatura de trabalho é de -29°C~+ 121°C,e que meios incluem petróleo, gás natural e outras matérias em ambiente ácido e ambiente não ácido
2Especificação da tecnologia
a. Padrão de execução do produto: especificação API SPEC 6A da cabeça de poço e do eixo X-mas.
b. Pressão de trabalho nominal: 70 MPa (10000 PSI)
c. Furação nominal: 103 mm (4 1/16 polegadas)
d. Pressão do óleo de regulação hidráulica: 10,5 MPa
e. Nível de temperatura nominal: LU
f. Nível de material: DD
g. Nível de especificação do produto: PSL 3
h. Nível de exigência de desempenho: PR1
3Características da estrutura
3.1 A válvula é uma válvula de porta de placa ascendente constituída por um corpo de válvula, um assento de válvula, uma mola de onda, um disco de válvula, uma válvula, um capô de válvula, uma porca de válvula, vedações de embalagem, etc. (ver desenho anexo)
3.2Todas as partes (superfície úmida) da válvula são fabricadas em aço ligado ou aço inoxidável, que podem satisfazer os requisitos de estado definidos pelas especificações técnicas.
3.3 O assento da válvula é uma estrutura de vedação por flutuação, que faz com que o assento da válvula se junte firmemente com a placa da válvula, sendo a cavidade da válvula cheia de graxa de vedação com melhor vedação.As faces de vedação da placa da válvula e do assento da válvula são tratadas com carburo de base de níquel soldado de dureza de pele de 45 ~ 62HRC, que possuem alta dureza anti-abrasivo e anti-escoria para aumentar a vida útil da válvula.
3.4 O preenchimento de embalagem é de estrutura do tipo "boca", que pode manter a vedação eficaz a uma pressão nominal e a uma pressão elevada.
3.5. Depois de a válvula está ligada ao condutor de controlo hidráulico,a posição do cilindro de óleo é empurrado para se mover para cima e para baixo por contato com a pressão do fluido para que a válvula-stem tem movimento sincronizado com a placa da válvulaQuando a posição se move para cima, a haste do indicador se move para cima com ele, a válvula corre para abrir, caso contrário a válvula corre para fechar.
4. Armazenamento, transporte e manutenção. .
4.1A válvula deve ser conservada num local seco e ventilado e fechar o buraco para fechar a válvula.
4.2Como armazenamento, a extremidade ligada deve ser pintada com óleo para evitar a corrosão e a impureza.
4.3. Antes da entrega, a cavidade da válvula é cheia de graxa de vedação de alta pressão;a graxa de vedação deve ser injetada na cavidade da válvula através da válvula de injeção de graxa de vedação do capô da válvula. Se necessário, desfazer as porcas da válvula de injecção de graxa de vedação, e conectar a arma de injecção de graxa de vedação de alta pressão para injetar a graxa de vedação na cavidade da válvula, em seguida, parafusar a porca.
4.4 A válvula é utilizada para abrir/fechar o fluxo do meio; durante a utilização, a válvula deve permanecer em posição aberta ou fechada, proibida de ser utilizada para regulação do fluxo,de outro modo afetar as propriedades de vedação e a vida útil das válvulas.
5. Teste de pressão e instalação
5.1Antes da entrega da válvula,103Os testes de pressão hidráulica de 0,5 MPa foram realizados duas vezes.
a..Procedimento da pressão de ensaio: ambas as extremidades são testadas três vezes separadamente, o tempo de pressão em pé não é inferior a 3 min na primeira vez,O tempo de pressão em pé não é inferior a 15min na segunda e terceira vez"Não deve haver fugas ou retração durante a pressão em pé.
5.3 Como válvula de ligação com a tubulação, a junta de vedação de anel BX155 pode ser fixada na extremidade da válvula e conectar um par de flanges com parafusos e porcas, que devem ser parafusados,e dois pedaços de 1 "tubulação hidráulica da mesa de controle hidráulico será conectado com segurança com o buraco superior e o buraco inferior no lado do cilindro hidráulico, para que a válvula possa abrir/fechar.
6. Reparação
6.1. Há um pouco de vazamento entre um par de vedações do disco da válvula e assento da válvula, quando a graxa de vedação será injetada na cavidade da válvula pela vedação de graxa válvula de injecção, se falhar,a superfície de vedação pode apresentar arranhões ou desgasteA renovação será feita sob acabamento de frente e de solo.
6.2Se aparecerem fugas na haste da válvula ou no filler de embalagem da balança, o filler deve ser substituído.
