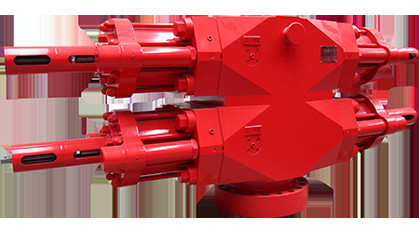

U-tipo Ram BOP do equipamento do Preventer de ruptura furado 18 3/4" 10000 libras por polegada quadrada
Característica de Structual
●Os componentes pressurizados estão forjando matierals, tendo a boa força e a dureza do impacto, evita o defeito de forjadura.
●A flange média usa o selo combinado, seu interruptor é operada pela pressão hidráulica, fácil mudar a ram.
●Equipado com o cilindro auxiliar do óleo, comparado com a ram tradicional BOP da tesoura, tem a função, volume menor.
●A borracha do Ram é abundante, e usa selo independente.
●O dispositivo de traento manual pertence à configuração padrão, no caso da perda hidráulica, ele pode assegurar-se de que as sobras da ram se fechem.
●O manual e o dispositivo de traento hidráulico e o cilindro auxiliar do óleo podem ser equipados de acordo com as exigências de cliente flexivelmente, e fácil intercambiar-se.
●O escudo interno do BOP resistente à baixa temperatura pode processar o encanamento, para fazer o fluxo do vapor dentro do BOP, calor do radiat. (para a opção do traje).
●A parte interna do BOP resistente ao sulfer alto que contactam o líquido bom surgiu a liga baixa do níquel alto, que pode conseguir os níveis os mais altos de resistência a H2S e a CO2.
Ram Assembly
●Ram da tubulação
1. Borracha dianteira de borracha do selo do corpo 3. do Ram do selo superior 2.
Tipo skech de U da estrutura do Ram
Ram da tesoura
A ram da tesoura pode cortar a tubulação o poço, cegamente perto a fonte, e igualmente usado como a ram cega quando não há nenhuma tubulação no poço. A instalação da ram da tesoura é a mesma com a ram original.
●Na condição normal usada como a ram cega, em caso de urgência, usada como a ram da tesoura.
●O amortecedor da tesoura pode ser tubulação repetidamente cortada e não danificar a lâmina, weared a lâmina pode ser reutilizada após o reparo. Shenkai produz a ram da tesoura com vida da tesoura em mais de cinco vezes, permitidas substituir a borracha de selagem.
●A lâmina ordinária da ram é integrada com o corpo da ram.
●A lâmina da ram do BOP resistente ao sulfer alto é separada com o corpo da ram, que é fácil mudar a lâmina após a lâmina danificada, e faz o corpo da ram poder ao uso repetido.
●A superfície de selagem do contato entre o selo superior da ram da tesoura e a lâmina é grande, que reduzem eficazmente a pressão na superfície de selagem de borracha, e prolonga sua vida.
1. Para baixo selo esquerdo 4. do srew 3. do grupo da ram 2. da tesoura acima da lâmina
5. Selo superior 6. de borracha acima do corpo da ram da tesoura
7. selo direito 10. do parafuso de fixação 9. do selo 8. da lâmina. Abaixo da lâmina
Corte Ram Assembly Structure do tipo Ram BOP de U resistente ao sulfer alto
1. Abaixo do selo esquerdo do corpo 2. da ram da tesoura de borracha
3. corpo ascendente 4. da ram da tesoura. Borracha do selo superior
5. selo de borracha de 6. lâminas do selo direito
Corte Ram Assembly Structure do tipo Ram BOP de U
Ram variável
A ram variável pode ser usada para selar o diâmetro diferente da corda da tubulação. A ram variável é composta da ram variável, selo superior, selo dianteiro variável. A instalação da ram variável no BOP está no mesmos que a ram comum, não precisa de mudar qualquer parte do BOP.
1. Corpo de borracha 3. do Ram 2. do Ram variável. Borracha do selo superior
Ram Assembly Structure variável do tipo Ram BOP de U
Ram BOP Specification&Model de U
Pressão de funcionamento
(libra por polegada quadrada) |
Furo (dentro) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
U |
|
|
|
|
|
|
| 105-15000 |
U |
U |
U |
U |
|
|
|
|
|
| 70-10000 |
U |
U |
U |
U |
|
U |
|
U |
|
| 35-5000 |
U |
U |
U |
U |
U |
U |
|
U |
|
| 21-3000 |
U |
U |
U |
U |
U |
|
U |
|
U |
| 14-2000 |
|
|
|
|
|
|
|
U |
|
Nota: Ram BOP Specification&Model de S
U representa o tipo ram BOP de U
| Specification&Model |
Furo principal
milímetro (dentro) |
Pressão de funcionamento
MPa (libra por polegada quadrada) |
Quantidade do óleo para abrir (único cilindro) |
Quantidade do óleo para fechar-se (único cilindro) |
Ram Type |
Ram Size
(dentro) |
Dimensão milímetro |
peso quilograma |
Código recomendado do BOP |
| comprimento |
largura |
altura |
único |
dobro |
| único |
dobro |
| 180 (71/16 dentro) séries |
FZ18-352FZ18-35 |
180 (71/16) |
35 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2477(3273) |
550 |
736 |
1116 |
1870 |
3586 |
C11.002
C11.00 |
| FZ18-702FZ18-70 |
180 (71/16) |
70 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2487 (3363) |
550 |
806 |
1216 |
2190 |
4095 |
C20.002
C20.00 |
| FZ18-1052FZ18-105 |
180 (71/16) |
105 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2477(3273) |
550 |
832 |
1242 |
2215 |
4066 |
C08.002
C08.00 |
| 280 séries (de 11in) |
FZ28-352FZ28-35 |
280-11 |
35 |
10,6 |
10,8 |
U |
maximum8 5/8 |
3105 (4165) |
650 |
898 |
1380 |
3775 |
6915 |
C06.002
C06.00 |
| FZ28-702FZ28-70 |
280-11 |
70 |
10,6 |
10,8 |
U |
maximum8 5/8 |
3035(4065) |
660 |
950 |
1430 |
3900 |
7115 |
C09.002
C09.00 |
| FZ28-1052FZ28-105 |
280-11 |
105 |
10,9 |
11,1 |
U |
maximum7 5/8 |
3035(4396) |
820 |
1205 |
1840 |
6660 |
11750 |
C01.002
C01.00 |
| FZ28-1402FZ28-140 |
280-11 |
140 |
30,1 |
26,6 |
U |
maximum6 5/8 |
3890(5104) |
1050 |
1470 |
2200 |
9525 |
16933 |
C10.002
C10.00 |
| 346 (135/8 dentro) séries |
FZ35-352FZ35-35 |
346 (135/8) |
35 |
21 |
22 |
U |
maximum10 3/4 |
3647(4833) |
720 |
928 |
1501 |
5150 |
9750 |
C21.002
C21.00 |
| FZ35-702FZ35-70 |
346 (135/8) |
70 |
21 |
22 |
U |
maximum10 3/4 |
3707(4893) |
745 |
1115 |
1720 |
6020 |
10940 |
C17.002
C17.00 |
| FZ35-1052FZ35-105 |
346 (135/8) |
105 |
22,8 |
23,7 |
U |
maximum10 3/4 |
3957(5319) |
850 |
1340 |
2076 |
9310 |
16210 |
C16.002
C16.00 |
| 540 (211/4 dentro) séries |
FZ54-142FZ54-14 |
540 (211/4) |
14 |
16,3 |
17,4 |
U |
máximo 16 |
4120(5800) |
1000 |
944 |
1638 |
7450 |
14420 |
C25.002
C25.00 |
| 540 (211/4 dentro) séries |
FZ54-352FZ54-35 |
540 (211/4) |
35 |
51 |
56 |
U |
maximum16 |
4884(6364) |
1080 |
1300 |
2100 |
13720 |
26500 |
C27.002
C27.00 |
| FZ54-702FZ54-70 |
540 (211/4) |
70 |
51 |
56 |
U |
maximum16 |
4884(6364) |
1200 |
1742 |
2542 |
15718 |
29773 |
C28.002
C28.00 |
| 680 (263/4) |
FZ68-212FZ68-21 |
680 (263/4) |
21 |
36 |
37 |
U |
maximum20 |
5305(6646) |
1280 |
1214 |
1924 |
13300 |
24800 |
C24.002
C24.00 |
| A pressão de testes do BOP da nota 1. é 1,5 vezes da pressão padrão |
| 2. A pressão de funcionamento é de 8.4Mpa a 10.5Mpa |
Tipo especificação de U de Ram Operating da tesoura
| Tipo do BOP |
Modelo do BOP |
Código recomendado do BOP |
Tipo do cilindro |
Especificação da tubulação de broca |
| U |
(2) FZ28-35 |
(2) C06.00 |
Cilindro normal |
|
| (2) C06.00 |
Cilindro com impulsionador em tandem |
5 1/2” 24.7lb/ft G-105 PSL-3 |
| (2) FZ28-105 |
(2) C01.00 |
Cilindro normal |
|
| (2) C01.00 |
Cilindro com impulsionador em tandem |
5 1/2” 24.7lb/ft G-105 PSL-3 |
| (2) FZ 35-35 |
(2) C21.00 |
Cilindro normal |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C26.00 |
Cilindro com impulsionador em tandem |
5 1/2” 24.7lb/ft S-135 PSL-3 |
| (2) FZ 35-70 |
(2) C17.00 |
Cilindro normal |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C30.00 |
Cilindro com impulsionador em tandem |
5 1/2” 24.7lb/ft S-135 PSL-3 |
| (2) FZ 35-105 |
(2) C16.00 |
Cilindro normal |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C23.00 |
Grande cilindro |
5 1/2” 24.7lb/ft G-105 PSL-3 |
| (2) FZ 54-35 |
(2) C27.00 |
Cilindro normal |
6 5/8" 27.7lb/ft S-135 PSL-3 |
Tipo Ram Range variável de U
| Tipo do BOP |
Modelo do BOP |
Escala do Ram variável (dentro) |
| U |
(2) FZ 28-35 |
2 7/8" - 5" |
| (2) FZ 28-70 |
2 7/8" - 5" |
| (2) FZ 35-35 |
2 3/8" - 3 1/2” |
2 7/8" - 5" |
| (2) FZ 35-70 |
2 3/8" - 3 1/2” |
2 7/8" - 5" |
| (2) FZ 35-105 |
3 1/2” - 5" |
4 1/2” - 5 1/2” |
| (2) FZ 54-35 |
2 7/8" - 5 7/8" |
| |
|
|
|
|
