Tipo furo do equipamento S do Preventer de ruptura da perfuração para a exploração do petróleo do BOP do Ram

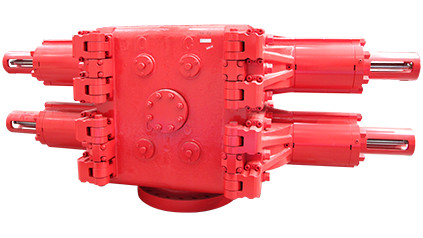

Equipamento de prevenção de explosão tipo S Ram BOP Bore 13 5/8" 15000psi

Características estruturais
● Componentes pressurizados adotam aço ligado superior com boa resistência e resistência ao impacto.
● A vedação da porta do BOP de alta pressão usa vedação combinada, que tem melhor vedação da pressão do poço.
● Usar porta flutuante ou integral, pode selar com segurança e mudar convenientemente.
● Utilize a passagem de óleo tipo enterro, a dobradiça do rolamento está separada da dobradiça hidráulica.
● A estrutura da dobradiça é simples, fácil de desmontar e montar.
● Utilize uma grande concha de arco em ambos os lados da câmara, e passe por todo o lado com uma concha de arco, para reduzir a tensão máxima da concha sob pressão.
● Com estrutura compacta, menor do que produtos estrangeiros similares.
● O revestimento interno de BOP resistente a baixas temperaturas pode processar tubulações, para fazer o fluxo de vapor dentro do BOP, irradiar calor.

Assembléia de Ram
● Ram de tubos

1- Selo superior, selo frontal, corpo de carneiro.
Montura Ram do tipo HF

1Corpo de ram 2. parafuso 3. parafuso 4. borracha de ram
5. Portador de pinças
Montura Ram do tipo S

Ram de corte
O Shear Ram pode cortar o tubo do poço, fechar cegamente a cabeça do poço e também ser usado como um blind ram quando não há tubo no poço.
● Em condições normais utilizado como carneiro cego, em caso de emergência, utilizado como carneiro de corte.
● O amortecedor de cisalhamento pode ser cortado repetidamente no tubo e não danificar a lâmina, a lâmina desgastada pode ser reutilizada após o reparo.Permitido substituir a borracha de vedação.
● A lâmina comum do carneiro está integrada ao corpo do carneiro.
● A lâmina de carneiro de BOP resistente a alto enxofre é separada do corpo de carneiro, que é fácil de mudar após a lâmina danificada, e tornar o corpo de carneiro capaz de uso repetido.
● A superfície de vedação de contato entre a vedação superior do carvalho de cisalhamento e a lâmina é grande, o que reduz efetivamente a pressão sobre a superfície de vedação de borracha e prolonga sua vida útil.

Ram variável
O ram variável pode ser usado para selar diferentes diâmetros de cordas de tubos.A instalação de ram variável na BOP é a mesma que a ram comum, não precisa de mudar qualquer parte da BOP.

1. Borracha de ram variável 2. Corpo de ram 3. Borracha de selo superior
Estrutura de montagem Ram variável do tipo S Ram BOP

S Ram Especificação BOP e Modelo

Nota:Especificação e modelo da BOP S Ram

S representa o BOP do tipo S

Especificação de funcionamento da rampa de cisalhamento do tipo S

Capacidade variável do tipo S
