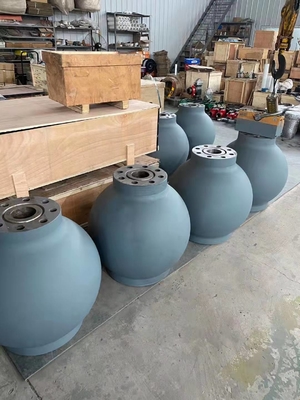

Peça da Bomba de Lama Carcaça Completa Para Amortecedor de Pulsação Para BOMCO F-1600
Modelo da Bomba de Lama
A FORUS oferece uma ampla gama de amortecedores de pulsação esféricos para perfuração e produção, com volumes de 1 galão a 20 galões e
pressões de 250 psi a 7500 psi. O corpo do amortecedor de pulsação esférico é fabricado a partir de uma única peça de aço forjado,
eliminando a possibilidade de falha por fadiga de solda.
O design esférico geral permite alta eficiência em um pequeno volume e não requer suporte estrutural adicional. O design esférico também
proporciona mais flexibilidade de tubulação do que os amortecedores do tipo de fixação.
O Amortecedor de Pulsação de Descarga, também conhecido como bolsa de ar de descarga/escape, que é o componente principal da extremidade de descarga da bomba de lama.
O amortecedor de pulsação é instalado na linha de descarga de uma extremidade de fluido e desempenha um papel em garantir pressão estável e compensação de pressão.
A pressão de trabalho do amortecedor de pulsação é 80% da pressão de trabalho da bomba de lama.
1.-- Bombas de lama F-500/ F-800 usam Amortecedor de Pulsação KB-45.
2.-- Bombas F-1000 / F-1300/ F-1600 usam Amortecedor de Pulsação KB-75.
* Notavelmente, ao remover o amortecedor de pulsação, você deve aliviar a pressão primeiro.

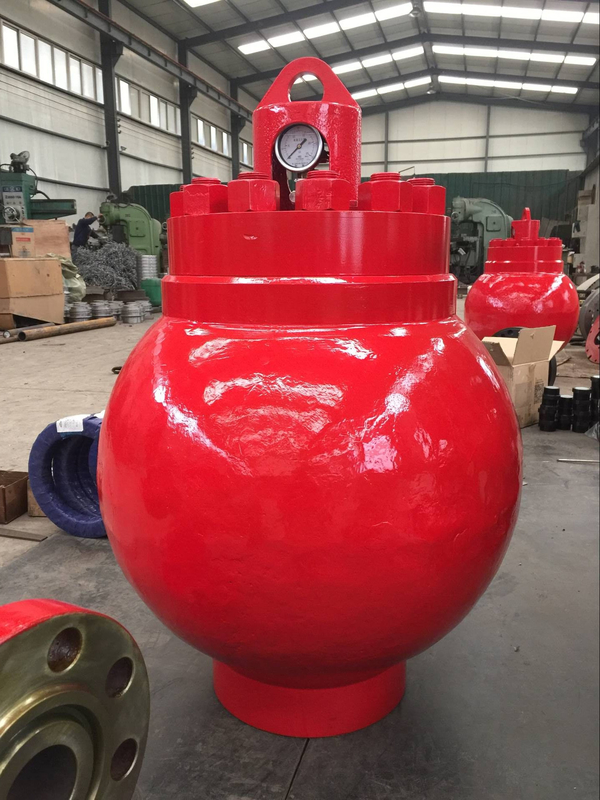

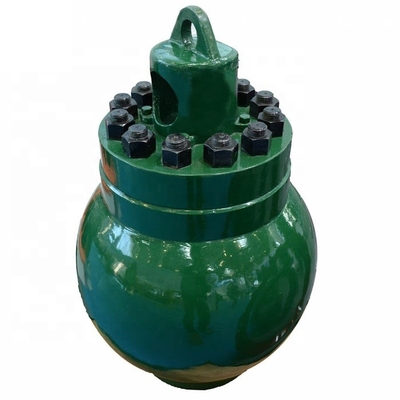

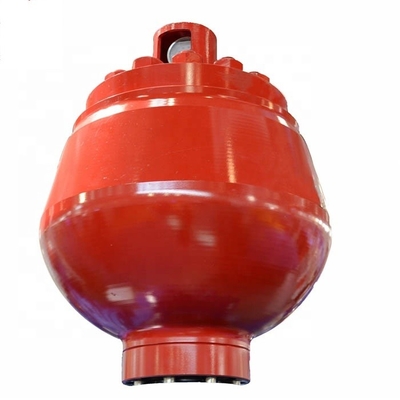

Conjunto do Amortecedor de Pulsação
Composição:O Amortecedor de Pulsação é composto por Carcaça do Amortecedor de Pulsação, Bexiga de Borracha (Diafragma), Manômetro, Válvula de Bloqueio Angular (Válvula de Carga) e Tampa Final (Gaxeta da Placa Inferior) etc.
Características do Amortecedor de Pulsação de Descarga da Bomba de Lama:
1.-- O Amortecedor de Pulsação é forjado com Aço Liga Resistente a Baixa Temperatura 4130. 2.-- O Amortecedor de Pulsação possui tamanho interno preciso da câmara com rugosidade superficial de 6.3, aumentando a vida útil da bexiga.
3.-- Diafragmas de Nitrilo (NBR), Nitrilo Hidrogenado (HNBR ou HSN) e Uretano disponíveis.
4.-- Válvula de carga/válvula de bloqueio angular e manômetro protegidos - sem ponto único de elevação na tampa contra poeira.
5.-- O uso do amortecedor estende a vida útil das peças consumíveis da extremidade de potência e da extremidade de fluido.
Lista de Peças da Bomba de Lama
Item
| Descrição do Produto |
Modelo da Bomba de Lama |
Nº da Peça |
1 |
| Conjunto do cilindro hidráulico |
F-1300/F-1600 |
AH1301010520 |
2 |
| Flange da cabeça do cilindro |
F-1300/F-1600 |
AH1301010520 |
3 |
| Cabeça do cilindro |
F-1300/F-1600 |
AH1301010520 |
4 |
| Conjunto da placa de plugue |
F-1300/F-1600 |
AH1301010520 |
5 |
| Guias da haste da válvula (inferior) |
F-1300/F-1600 |
AH1301010520 |
6 |
| Plugue da cabeça do cilindro |
F-1300/F-1600 |
AH1301010520 |
7 |
| Placa de posicionamento |
F-1300/F-1600 |
AH1301010520 |
8 |
| Gaxeta da cabeça do cilindro |
F-1300/F-1600 |
AH1301010520 |
9 |
| Anel de trava do revestimento do cilindro |
F-1300/F-1600 |
AH1301010520 |
10 |
| Revestimento de cilindro bimétal |
F-1300/F-1600 |
AH1301010520 |
11 |
| Conjunto de grampo |
F-1300/F-1600 |
AH1301010520 |
12 |
| Cotovelo NPT3/8-M22X1.5 |
F-1300/F-1600 |
AH1301010520 |
13 |
| Tampa final do cilindro |
F-1300/F-1600 |
AH1301010520 |
Fornecer Marcas e Modelos de Bombas de Lama |
BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Oil WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD:MP-5, MP-8, MP-10, MP-13, MP-16
NATIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
GARDNER DENVER:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
