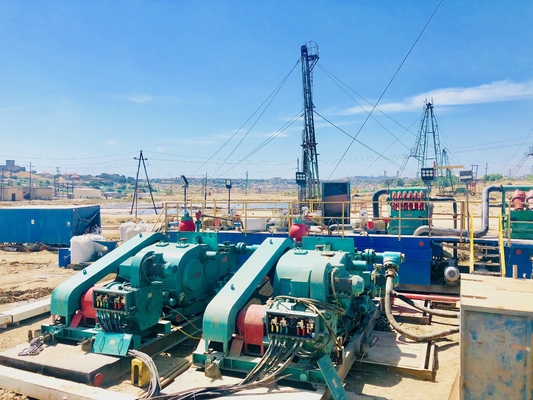

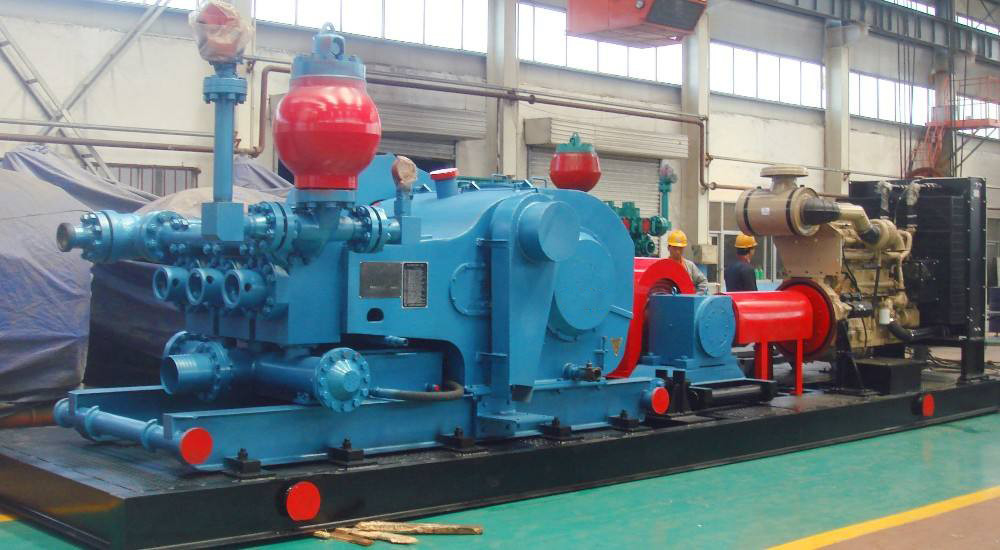

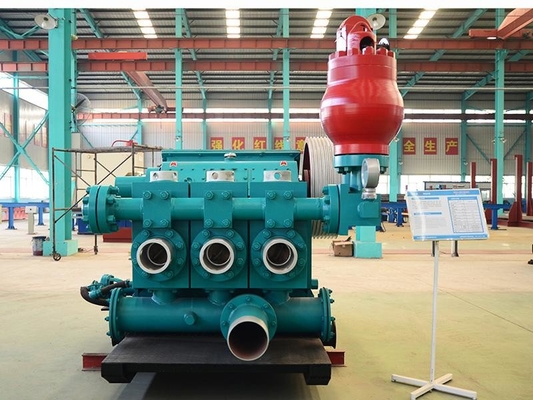

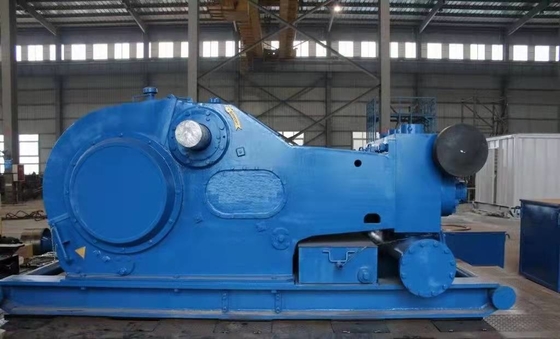

Bomba de lama do furo para o padrão 1000 do API 7K dos cavalos-força da bomba de RS F-1000
A função da bomba de lama
Em poços do óleo de furo e de gás natural, é usado para bombear a lama do líquido de perfuração para fazê-la circular e fluir para o impacto. De acordo com a importância do seu
trabalho, é comparado ao coração do equipamento de furo.
A circulação da lama é uma operação chave no processo do furo giratório, e suas funções principais são como segue:
1. Remova os cortes da parte inferior do poço e leve-os à superfície através do espaço anular.
2. Faça o bolo de lama na parede boa para impedir que a parede boa desmorone.
3. Equilibre ou controle a pressão de camadas do óleo, do gás e da água na seção boa furada impedir a ruptura.
4. Downhole complexo das situações do punho. Se a parte inferior da quebra é encontrada, o material de obstrução está bombeado, e quando a broca é colada,
o óleo bruto e o óleo diesel são bombeados para liberar colados.
5. Refrigere o bocado de broca e lubrifique a corda de broca do gerencio.
Parâmetro técnico da bomba de lama RS-F1000
| Modelo da bomba |
RS-F1000 |
| Poder de entrada avaliado |
735kw (1000HP) |
| Curso |
140min-1 (140SPM) |
| Comprimento de curso |
254mm (10") |
| Relação da engrenagem |
4.207:1 |
| Pressão de Max.working |
34.5MPa |
| Válvula |
API#6 |
| Diâmetro de Max.cylinder |
6 3/4" |
| Pressão de Max.cylinder |
16.4MPa |
| Diâmetro da tubulação de sução |
305mm (12") |
| Diâmetro da tubulação de descarga |
5 1/8" flange (5000psi) |
| Diâmetro do pinhão |
196.9mm (7 3/4") |
| Chave |
50.8×50.8 (2" ×2”) |
| Dimensões (milímetros) |
4267×2350×1862 |
| Peso da máquina principal |
186442kg |
| Tabela da relação entre a descarga e a pressão da bomba de lama RS-F1000 |
| |
|
|
|
|
|
|
|
|
|
| Diâmetro do cilindro |
|
em |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Pressão da descarga |
Mpa |
16,4 |
17,6 |
19,1 |
20,7 |
24,6 |
29,8 |
34,5 |
| libra por polegada quadrada |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Curso |
Poder entrado |
|
Capacidade da descarga (L/s) |
| min-1 |
Quilowatt |
Cavalos-força |
| 140 |
735 |
1000 |
41 |
38 |
35,2 |
32,4 |
27,2 |
22,5 |
18,2 |
| 130 |
683 |
929 |
38,07 |
35,28 |
32,68 |
30,1 |
25,26 |
20,89 |
16,9 |
| 120 |
630 |
857 |
35,14 |
32,57 |
27,86 |
27,77 |
23,3 |
19,28 |
15,6 |
| 110 |
578 |
786 |
32,21 |
29,85 |
27,66 |
25,46 |
21,37 |
17,68 |
14,3 |
| 100 |
525 |
714 |
29,28 |
27,14 |
25,14 |
23,14 |
19,43 |
16,07 |
13 |
| 1 |
5,25 |
7,14 |
0,293 |
0,271 |
0,251 |
0,231 |
0,194 |
0,161 |
0,13 |
| (Eficiência mecânica 90%, coefficiet da plenitude α=100%, e eficiência volumétrico 100%) |
|
Tipo da fonte
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Poço de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
